Воздушные электроприводы без пружинного возврата:
|
|
|
|
|
|---|---|---|---|
|
|
|
|
|

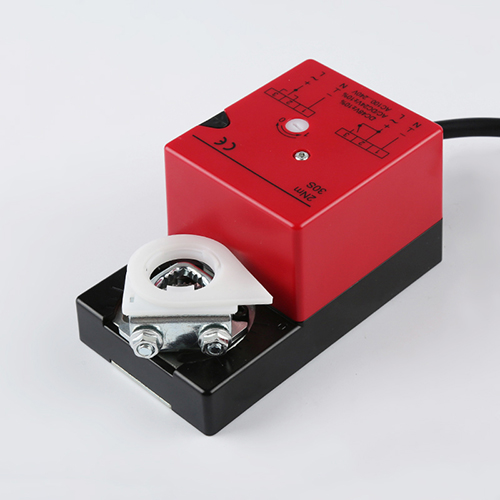

Электроприводы воздушные без возвратной пружины 2Nm Откр./Закр (DA2MU24-D/DS, DA2MU230-D/DS)
- Используется в воздушных клапанах систем ОВК
- Выходной крутящий момент 2Nm
- Номинальное напряжение AC/DC 24V, AC 100-240V
- Управление: Откр./Закр, 2-х/3-х позиционное
- DS включает в себя 1 вспомогательный переключатель
| Крутящий момент | Время срабатывания | Электропитание | Вспомогательный переключатель | Модель |
|---|---|---|---|---|
| 2Nm | <30S | AC/DC 24V | Нет | DA2MU24-D |
| 1-SPDT | DA2MU24-DS | |||
| AC 100-240V | Нет | DA2MU230-D | ||
| 1-SPDT | DA2MU230-DS |
| DA2MU24-D/DS | DA2MU230-D/DS | |
|---|---|---|
| Электрические параметры | ||
| Номинальное напряжение | AC/DC 24V 50/60Hz | AC 100-240V 50/60Hz |
| Диапазон номинального напряжения | AC/DC 19.2...28.8V | AC85...265V |
| Потребляемая мощность | 3Вт в режиме работы, 0,5Вт в режиме ожидания | 3Вт в режиме работы, 0,8Вт в режиме ожидания |
| Сечение провода | 0.5mm² | |
| Функциональные параметры | ||
| Крутящий момент | 2Nm | |
| Площадь заслонки | 0.5m² | |
| Направление вращения | Выставляется вручную | |
| Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом | |
| Угол поворота | Макс.90º | |
| Время срабатывания | < 30S(90°) | |
| Уровень шума | 45dB | |
| Индикация положения | Mеханическая | |
| Условия эксплуатации | ||
| Класс защиты | Ⅲ(Безопасное низкое напряжение) | Ⅱ (двойная изоляция） |
| Степень защиты | IP54 | |
| Температура окружающей среды | -20...+50℃ / IEC 721-3-3 | |
| Температура хранения | -30...+80℃ / IEC 721-3v-2 | |
| Тест на влажность | 95% отн.влажности, без конденсата (EN 60730-1) | |
| Размеры, вес | ||
| Размеры (мм) | 116 х 66 х 59 | |
| Размеры вала | ＞50mm | |
| Диаметр вала | ○ 6...16mm □ 5x5...12x12mm | |
| Вес | ＜ 0.5kg | |
Электроприводы воздушные без возвратной пружины 2Nm плавное управление (DA2MU24-A/AS, DA2MU230-A/AS)
- Используется в воздушных клапанах систем ОВК
- Выходной крутящий момент 2Nm
- Номинальное напряжение AC/DC 24V, AC 100-240V
- Управление: 0(2)...10VDC/0(4)...20mA
- Сигнал обратной связи : 0(2)...10VDC/0(4)...20mA
- AS включает в себя 1 вспомогательный переключатель
| Крутящий момент | Время срабатывания | Электропитание | Вспомогательный переключатель | Модель |
|---|---|---|---|---|
| 2Nm | <30S | AC/DC 24V | Нет | DA2MU24-A |
| 1-SPDT | DA2MU24-AS | |||
| AC100-240V | Нет | DA2MU230-A | ||
| 1-SPDT | DA2MU230-AS |
| DA2MU24-A/AS | DA2MU230-A/AS | |
|---|---|---|
| Электрические параметры | ||
| Номинальное напряжение | AC/DC 24V 50/60Hz | AC 100-240V 50/60Hz |
| Диапазон номинального напряжения | AC/DC 19.2...28.8V | AC85...265V |
| Потребляемая мощность | 3Вт в режиме работы, 0,5Bт в режиме ожидания | 3Вт в режиме работы, 0,5Bт в режиме ожидания |
| Сечение провода | 0.5mm² | |
| Функциональные параметры | ||
| Крутящий момент | 2Nm | |
| Площадь заслонки | 0,5m² | |
| Направление вращения | Выставляется вручную | |
| Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом | |
| Угол поворота | Макс.90º | |
| Время срабатывания | < 30S(90°) | |
| Уровень шума | 45dB | |
| Индикация положения | Механическая | |
| Условия эксплуатации | ||
| Класс защиты | Ⅲ(Безопасное низкое напряжение) | Ⅱ (двойная изоляция） |
| Степень защиты | IP54 | |
| Температура окружающей среды | -20...+50℃ /IEC 721-3-3 | |
| Температура хранения | -30...+80℃ /IEC 721-3-2 | |
| Тест на влажность | 95% отн.влажности, без конденсата (EN 60730-1) | |
| Размеры, вес | ||
| Размеры (мм) | 116 x 66 x 59 | |
| Размеры вала | ＞50mm | |
| Диаметр вала | ○ 6...16mm □ 5x5...12x12mm | |
| Вес | < 0 .5kg | |
Электроприводы воздушные без возвратной пружины 4Nm/6Nm Откр./Закр (DA4MU24-D/DS, DA6MU24-D/DS, DA4MU230-D/DS, DA6MU230-D/DS)
- Используется в воздушных клапанах систем ОВК
- Выходной крутящий момент 4Nm/6Nm
- Номинальное напряжение AC/DC 24V AC 100-240V
- Управление: Откр./Закр, 2-х/3-х позиционное
- DS включает в себя 2 вспомогательных переключателя
| Крутящий момент | Время срабатывания | Электропитание | Вспомогательный переключатель | Модель |
| 4Nm | <50S | AC/DC 24V | Нет | DA4MU24-D |
| 2-SPDT | DA4MU24-DS | |||
| AC 100-240V | Нет | DA4MU230-D | ||
| 2-SPDT | DA4MU230-DS | |||
| 6Nm | <70S | AC/DC 24V | Нет | DA6MU24-D |
| 2-SPDT | DA6MU24-DS | |||
| AC 100-240V | Нет | DA6MU230-D | ||
| 2-SPDT | DA6MU230-DS |
| DA2MU24-D/DS | DA2MU230-D/DS | |
| Электрические параметры | ||
| Номинальное напряжение | AC/DC 24V 50/60Hz | AC 100-240V 50/60Hz |
| Диапазон номинального напряжения | AC/DC 19.2...28.8V | AC85...265V |
| Потребляемая мощность | 3Вт в режиме работы, 0,5Вт в режиме ожидания | 3Вт в режиме работы, 0,8Вт в режиме ожидания |
| Сечение провода | 0.5mm² | |
| Функциональные параметры | ||
| Спецификация терминала | Макс.2.0mm² | |
| Крутящий момент | 4Nm/6Nm | |
| Площадь заслонки | 0.8m² /1.2m² | |
| Направление вращения | Выставляется вручную | |
| Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом | |
| Угол поворота | Макс.90º | |
| Время срабатывания | < 50S(90°)/< 70S(90°) | |
| Уровень шума | 45dB | |
| Индикация положения | Mеханическая | |
| Условия эксплуатации | ||
| Класс защиты | Ⅲ(Безопасное низкое напряжение) | Ⅱ (двойная изоляция） |
| Степень защиты | IP54 | |
| Температура окружающей среды | -20...+50℃ / IEC 721-3-3 | |
| Температура хранения | -30...+80℃ / IEC 721-3v-2 | |
| Тест на влажность | 95% отн.влажности, без конденсата (EN 60730-1) | |
| Размеры, вес | ||
| Размеры (мм) | 145.6 х 84.8 х 65 (>90) | |
| Размеры вала | ＞50mm | |
| Диаметр вала | ○ 6...16mm □ 8x8...12x12mm | |
| Вес | ＜ 0.8kg | |
Электроприводы воздушные без возвратной пружины 4Nm/6Nm плавное управление (DA4MU24-A/AS, DA6MU24-A/AS, DA4MU230-A/AS, DA6MU230-A/AS)
- Используется в воздушных клапанах систем ОВК
- Выходной крутящий момент 4Nm/6Nm
- Номинальное напряжение AC/DC 24V, AC 100-240V
- Управление: 0(2)...10VDC/0(4)...20mA
- Сигнал обратной связи : 0(2)...10VDC/0(4)...20mA
- AS включает в себя 2 вспомогательных переключателя
| Крутящий момент | Время срабатывания | Электропитание | Вспомогательный переключатель | Модель |
| 4Nm | <50S | AC/DC 24V | Нет | DA4MU24-A |
| 2-SPDT | DA4MU24-AS | |||
| AC 100-240V | Нет | DA4MU230-A | ||
| 2-SPDT | DA4MU230-AS | |||
| 6Nm | <70S | AC/DC 24V | Нет | DA6MU24-A |
| 2-SPDT | DA6MU24-AS | |||
| AC 100-240V | Нет | DA6MU230-A | ||
| 2-SPDT | DA6MU230-AS |
| DA4/6MU24-A/AS | DA4/6MU230-A/AS | |
| Электрические параметры | ||
| Номинальное напряжение | AC/DC 24V 50/60Hz | AC 100-240V 50/60Hz |
| Диапазон номинального напряжения | AC/DC 19.2...28.8V | AC85...265V |
| Потребляемая мощность | 3Вт в режиме работы, 0,5Вт в режиме ожидания | 3Вт в режиме работы, 0,8Вт в режиме ожидания |
| Сечение провода | 0.5mm² | |
| Функциональные параметры | ||
| Спецификация терминала | Макс.2.0mm² | |
| Крутящий момент | 4Nm/6Nm | |
| Площадь заслонки | 0.8m² /1.2m² | |
| Направление вращения | Выставляется вручную | |
| Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом | |
| Угол поворота | Макс.90º | |
| Время срабатывания | < 50S(90°)/< 70S(90°) | |
| Уровень шума | 45dB | |
| Индикация положения | Mеханическая | |
| Условия эксплуатации | ||
| Класс защиты | Ⅲ(Безопасное низкое напряжение) | Ⅱ (двойная изоляция） |
| Степень защиты | IP54 | |
| Температура окружающей среды | -20...+50℃ / IEC 721-3-3 | |
| Температура хранения | -30...+80℃ / IEC 721-3v-2 | |
| Тест на влажность | 95% отн.влажности, без конденсата (EN 60730-1) | |
| Размеры, вес | ||
| Размеры (мм) | 145.6 х 84.8 х 65 (>90) | |
| Размеры вала | ＞50mm | |
| Диаметр вала | ○ 6...16mm □ 8x8...12x12mm | |
| Вес | ＜ 0.8kg | |
Электроприводы воздушные без возвратной пружины 8Nm/16Nm/24Nm Откр./Закр 24V (DA8MU24-D/DS, DA16MU24-D/DS, DA24MU24-D/DS)
- Используется в воздушных клапанах систем ОВК
- Выходной крутящий момент 8Nm/16Nm/24Nm
- Номинальное напряжение AC/DC 24V
- Управление: Откр./Закр, 2-х/3-х позиционное
- DS включает в себя 2 вспомогательных переключателя
| Крутящий момент | Время срабатывания | Электропитание | Вспомогательный переключатель | Модель |
| 8Nm | <55S | AC/DC 24V | Нет | DA8MU24-D |
| 2-SPDT | DA8MU24-DS | |||
| 16Nm | <100S | Нет | DA16MU24-D | |
| 2-SPDT | DA16MU24-DS | |||
| 24Nm | <160S | Нет | DA24MU24-D | |
| 2-SPDT | DA24MU24-DS |
| DA8MU24-D/DS | DA16MU24-D/DS | DA24MU24-D/DS | |
| Электрические параметры | |||
| Номинальное напряжение | AC/DC 24V 50/60Hz | ||
| Диапазон номинального напряжения | AC/DC 19.2...28.8V | ||
| Потребляемая мощность | 4.5Вт в режиме работы, 0,5Вт в режиме ожидания | ||
| Сечение провода | 0.5mm² | ||
| Функциональные параметры | |||
| Спецификация терминала | Макс.2.0mm² | ||
| Крутящий момент | 8Nm | 16Nm | 24Nm |
| Площадь заслонки | 1.5m² | 3m² | 4.5m² |
| Направление вращения | Выставляется вручную | ||
| Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом | ||
| Угол поворота | Макс.90º | ||
| Время срабатывания | <55S (90 º) | <100S (90 º) | <160S (90 º) |
| Уровень шума | 45dB | ||
| Индикация положения | Mеханическая | ||
| Условия эксплуатации | |||
| Класс защиты | Ⅲ(Безопасное низкое напряжение) | ||
| Степень защиты | IP54 | ||
| Температура окружающей среды | -20...+50℃ / IEC 721-3-3 | ||
| Температура хранения | -30...+80℃ / IEC 721-3v-2 | ||
| Тест на влажность | 95% отн.влажности, без конденсата (EN 60730-1) | ||
| Размеры, вес | |||
| Размеры (мм) | 180 х 100 х 68 (>95) | ||
| Размеры вала | ＞50mm | ||
| Диаметр вала | ○ 10...20mm □ 10X10...16X16mm | ||
| Вес | ＜ 1.2kg | ||
Электроприводы воздушные без возвратной пружины 8Nm/16Nm/24Nm Откр./Закр 230V (DA8MU230-D/DS, DA16MU230-D/DS, DA24MU230-D/DS)
- Используется в воздушных клапанах систем ОВК
- Выходной крутящий момент 8Nm/16Nm/24Nm
- Номинальное напряжение AC 100-240V
- Управление: Откр./Закр, 2-х/3-х позиционное
- DS включает в себя 2 вспомогательных переключателя
| Крутящий момент | Время срабатывания | Электропитание | Вспомогательный переключатель | Модель |
| 8Nm | <55S | AC100-240V | Нет | DA8MU230-D |
| 2-SPDT | DA8MU230-DS | |||
| 16Nm | <100S | Нет | DA16MU230-D | |
| 2-SPDT | DA16MU230-DS | |||
| 24Nm | <160S | Нет | DA24MU230-D | |
| 2-SPDT | DA24MU230-DS |
| DA8MU230-D/DS | DA16MU230-D/DS | DA24MU230-D/DS | |
| Электрические параметры | |||
| Номинальное напряжение | AC 100-240V 50/60Hz | ||
| Диапазон номинального напряжения | AC85...265V | ||
| Потребляемая мощность | 4.5Вт в режиме работы, 0,7Вт в режиме ожидания | ||
| Сечение провода | 0.5mm² | ||
| Функциональные параметры | |||
| Спецификация терминала | Макс.2.0mm² | ||
| Крутящий момент | 8Nm | 16Nm | 24Nm |
| Площадь заслонки | 1.5m² | 3m² | 4.5m² |
| Направление вращения | Выставляется вручную | ||
| Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом | ||
| Угол поворота | Макс.90º | ||
| Время срабатывания | <55S (90 º) | <100S (90 º) | <160S (90 º) |
| Уровень шума | 45dB | ||
| Индикация положения | Mеханическая | ||
| Условия эксплуатации | |||
| Класс защиты | Ⅱ (двойная изоляция） | ||
| Степень защиты | IP54 | ||
| Температура окружающей среды | -20...+50℃ / IEC 721-3-3 | ||
| Температура хранения | -30...+80℃ / IEC 721-3v-2 | ||
| Тест на влажность | 95% отн.влажности, без конденсата (EN 60730-1) | ||
| Размеры, вес | |||
| Размеры (мм) | 180 х 100 х 68 (>95) | ||
| Размеры вала | ＞50mm | ||
| Диаметр вала | ○ 10...20mm □ 10X10...16X16mm | ||
| Вес | ＜ 1.2kg | ||
Электроприводы воздушные без возвратной пружины 8Nm/16Nm/24Nm плавное управление 24V (DA8MU24-A/AS, DA16MU24-A/AS, DA24MU24-A/AS)
- Используется в воздушных клапанах систем ОВК
- Выходной крутящий момент 8Nm/16Nm/24Nm
- Номинальное напряжение AC/DC 24V
- Управление: 0(2)...10VDC/0(4)...20mA
- Сигнал обратной связи : 0(2)...10VDC/0(4)...20mA
- AS включает в себя 2 вспомогательных переключателя
| Крутящий момент | Время срабатывания | Электропитание | Вспомогательный переключатель | Модель |
| 8Nm | <55S | AC/DC 24V | Нет | DA8MU24-A |
| 2-SPDT | DA8MU24-AS | |||
| 16Nm | <100S | Нет | DA16MU24-A | |
| 2-SPDT | DA16MU24-AS | |||
| 24Nm | <160S | Нет | DA24MU24-A | |
| 2-SPDT | DA24MU24-AS |
| DA8MU24-A/AS | DA16MU24-A/AS | DA24MU24-A/AS | |
| Электрические параметры | |||
| Номинальное напряжение | AC/DC 24V 50/60Hz | ||
| Диапазон номинального напряжения | AC/DC 19.2...28.8V | ||
| Потребляемая мощность | 4.5Вт в режиме работы, 0,5Вт в режиме ожидания | ||
| Сечение провода | 0.5mm² | ||
| Функциональные параметры | |||
| Спецификация терминала | Макс.2.0mm² | ||
| Крутящий момент | 8Nm | 16Nm | 24Nm |
| Площадь заслонки | 1.5m² | 3m² | 4.5m² |
| Направление вращения | Выставляется вручную | ||
| Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом | ||
| Угол поворота | Макс.90º | ||
| Время срабатывания | <55S (90 º) | <100S (90 º) | <160S (90 º) |
| Уровень шума | 45dB | ||
| Индикация положения | Mеханическая | ||
| Условия эксплуатации | |||
| Класс защиты | Ⅲ(Безопасное низкое напряжение) | ||
| Степень защиты | IP54 | ||
| Температура окружающей среды | -20...+50℃ / IEC 721-3-3 | ||
| Температура хранения | -30...+80℃ / IEC 721-3v-2 | ||
| Тест на влажность | 95% отн.влажности, без конденсата (EN 60730-1) | ||
| Размеры, вес | |||
| Размеры (мм) | 180 х 100 х 68 (>95) | ||
| Размеры вала | ＞50mm | ||
| Диаметр вала | ○ 10...20mm □ 10X10...16X16mm | ||
| Вес | ＜ 1.2kg | ||

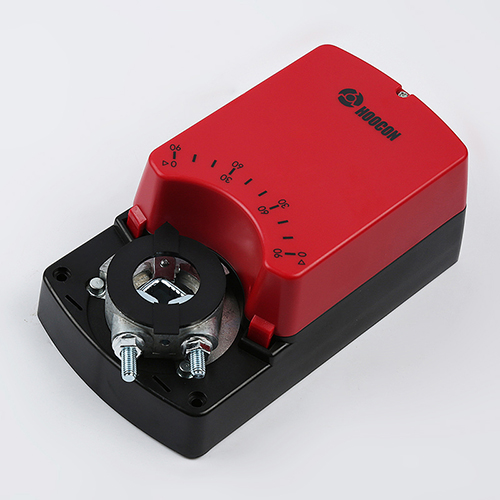

Электроприводы воздушные без возвратной пружины 8Nm/16Nm/24Nm плавное управление 230V (DA8MU230-A/AS, DA16MU230-A/AS, DA24MU230-A/AS)
- Используется в воздушных клапанах систем ОВК
- Выходной крутящий момент 8Nm/16Nm/24Nm
- Номинальное напряжение AC 100-240V
- Управление: 0(2)...10VDC/0(4)...20mA
- Сигнал обратной связи : 0(2)...10VDC/0(4)...20mA
- AS включает в себя 2 вспомогательных переключателя
| Крутящий момент | Время срабатывания | Электропитание | Вспомогательный переключатель | Модель |
| 8Nm | <55S | AC100-240V | Нет | DA8MU230-D |
| 2-SPDT | DA8MU230-DS | |||
| 16Nm | <100S | Нет | DA16MU230-D | |
| 2-SPDT | DA16MU230-DS | |||
| 24Nm | <160S | Нет | DA24MU230-D | |
| 2-SPDT | DA24MU230-DS |
| DA8MU230-A/AS | DA16MU230-A/AS | DA24MU230-A/AS | |
| Электрические параметры | |||
| Номинальное напряжение | AC 100-240V 50/60Hz | ||
| Диапазон номинального напряжения | AC85...265V | ||
| Потребляемая мощность | 4.5Вт в режиме работы, 0,7Вт в режиме ожидания | ||
| Сечение провода | 0.5mm² | ||
| Функциональные параметры | |||
| Спецификация терминала | Макс.2.0mm² | ||
| Крутящий момент | 8Nm | 16Nm | 24Nm |
| Площадь заслонки | 1.5m² | 3m² | 4.5m² |
| Направление вращения | Выставляется вручную | ||
| Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом | ||
| Угол поворота | Макс.90º | ||
| Время срабатывания | <55S (90 º) | <100S (90 º) | <160S (90 º) |
| Уровень шума | 45dB | ||
| Индикация положения | Mеханическая | ||
| Условия эксплуатации | |||
| Класс защиты | Ⅱ (двойная изоляция） | ||
| Степень защиты | IP54 | ||
| Температура окружающей среды | -20...+50℃ / IEC 721-3-3 | ||
| Температура хранения | -30...+80℃ / IEC 721-3v-2 | ||
| Тест на влажность | 95% отн.влажности, без конденсата (EN 60730-1) | ||
| Размеры, вес | |||
| Размеры (мм) | 180 х 100 х 68 (>95) | ||
| Размеры вала | ＞50mm | ||
| Диаметр вала | ○ 10...20mm □ 10X10...16X16mm | ||
| Вес | ＜ 1.2kg | ||
